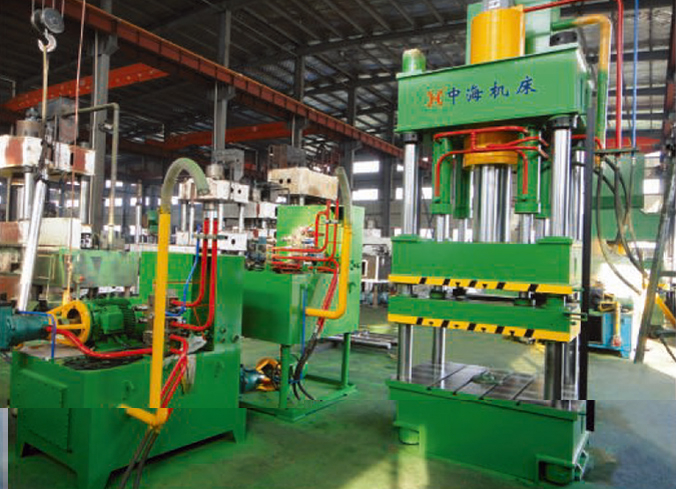

    YZH28系列四柱双动薄板拉伸液压机

    本系列液压机为双动薄板拉伸液压机，特别适用金属黄板零件的拉伸成形、翻边、弯曲和冲压工艺，也可用于一般压制工艺。具有空程速度快、效率高、能耗小、压边力和拉伸力均可调等特点，是薄板成形的理想设备。

    立即咨询 服务支持

    产品介绍 产品介绍

    性能与特点：
    ● 本系列液压机为双动薄板拉伸液压机，特别适用金属黄板零件的拉伸成形、翻边、弯曲和冲压工艺，也可用于一般压制工艺。
    ● 本系列液压机液压系统采用二通插装阀，电气系统采用PLC控制，操作方便可靠。
    ● 本系列液压机具有空程速度快、效率高、能耗小、压边力和拉伸力均可调等特点，是薄板成形的理想设备。

    产品参数 产品参数

    技术参数 单位 型号
    YZH28-
    100    		 YZH28-
    160    		 YZH28-
    160C    		 YZH28-
    200    		 YZH28-
    315    		 YZH28-
    500    		 YZH28-
    630
    拉伸滑块拉伸力 KN 1000 1600 1600 2000 3150 5000 6300
    压边滑块压边力 KN 400 400 600 800 1000 1600 2400
    拉伸滑块回程力 KN 250 300 300 300 630 850 800
    压边滑块回程力 KN 250 250 300 500 700*600 900*800 200*1000
    压边滑块中心孔尺寸  mm 25 25 25 25 25 25 25
    液体最大工作压力  Mpa 1000 1100 1200 1400 1600 2000 2200
    拉伸滑块距工作台面最大距离  mm 700 750 800 900 200 1300 1500
    压边滑块距工作台面最大距离  mm 600 700 700 700 800 900 900
    拉伸滑块最大行程  mm 200 250 300 350 400 500 500
    压边滑块最大行程  mm 720 750 750 900 1250 1400 1500
    拉伸滑块有效尺寸 左右  mm 580 640 640 900 1200 1400 1500
    前后  mm 720 750 750 900 1250 1400 1500
    工作台有效尺寸 左右  mm 580 640 640 900 1200 1400 1500
    前后  mm ≥100 ≥100 ≥100 ≥100 ≥100 ≥100 ≥100
    拉伸滑块速度 快速下行  mm/s 15 15 -15 ≥15 10-16 ≥15 10-45
    拉伸下行  mm/s ≥80 ≥80 ≥80 ≥80 ≥45 ≥70 80
    回程  mm/s ≥50 45 ≥55 ≥60 ≥30 ≥70 80
    压边滑块速度 下 行  mm/s ≥80 75 ≥90 ≥100 ≥25 ≥120 120
    回 程  mm/s 2030 2030 2030 2550 4300 5000 6200
    机器外型尺寸 左右  mm 1200 1200 1200 1500 2000 2000 2200
    前后  mm 3670 4000 4092 4890 6025 7082 8700
    总高  mm 3670 4000 4092 4130 5240 6000 7200
    电机功率   KW 7.5 7.5 15 18.5 22 45 74
